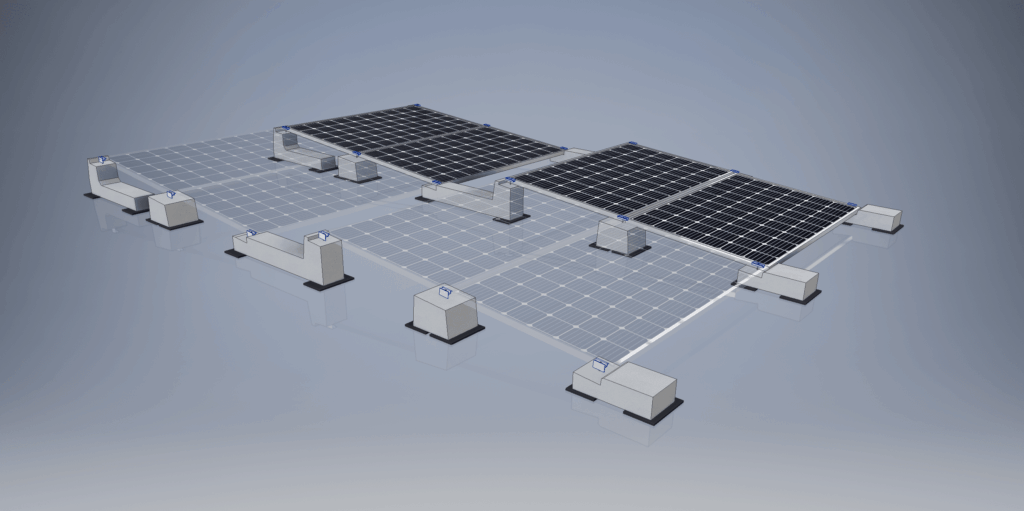

Le système Connect a voile, incliné à 5°, permet d’installer deux rangées consécutives de panneaux photovoltaïques en orientation paysage.
Cette solution optimise l’espace disponible sur la toiture, puisqu’il n’est pas nécessaire de laisser d’espacement entre les rangées de panneaux solaires.
Le système reste néanmoins très polyvalent, car il permet de contourner les obstacles présents sur la toiture, tels que les lanterneaux, les cheminées ou les climatiseurs, grâce à la possibilité d’interrompre certaines rangées de panneaux.
INCLINAISON DES MODULES
5°
PESO ZAVORRA
20Kg env.
APPLICATION: Tout type de toit plat avec une pente max de 5° ; au sol, sur des terrains battus avec des matériaux inertes ou des revêtements.
Charges faibles en couverture
Toits en pente
Adapté aux zones venteuses
100% produit recyclable
couleurs disponibles
INCLINAISON DES MODULES
5°
PESO ZAVORRA
55Kg
APPLICATION: Tout type de toit plat avec une pente max de 5° ; au sol, sur des terrains battus avec du matériel inerte ou des revêtements.
Charges faibles en couverture
Toits en pente
Adapté aux zones venteuses
100% produit recyclable
couleurs disponibles
INCLINAISON DES MODULES
5°
PESO ZAVORRA
28Kg env.
INCLINAISON DES MODULES
5°
PESO ZAVORRA
33Kg env.
APPLICATION: Tout type de toit plat avec une pente max de 5° ; au sol, sur des terrains battus avec des matériaux inertes ou des revêtements.
Charges faibles en couverture
Toits en pente
Adapté aux zones venteuses
100% produit recyclable
couleurs disponibles

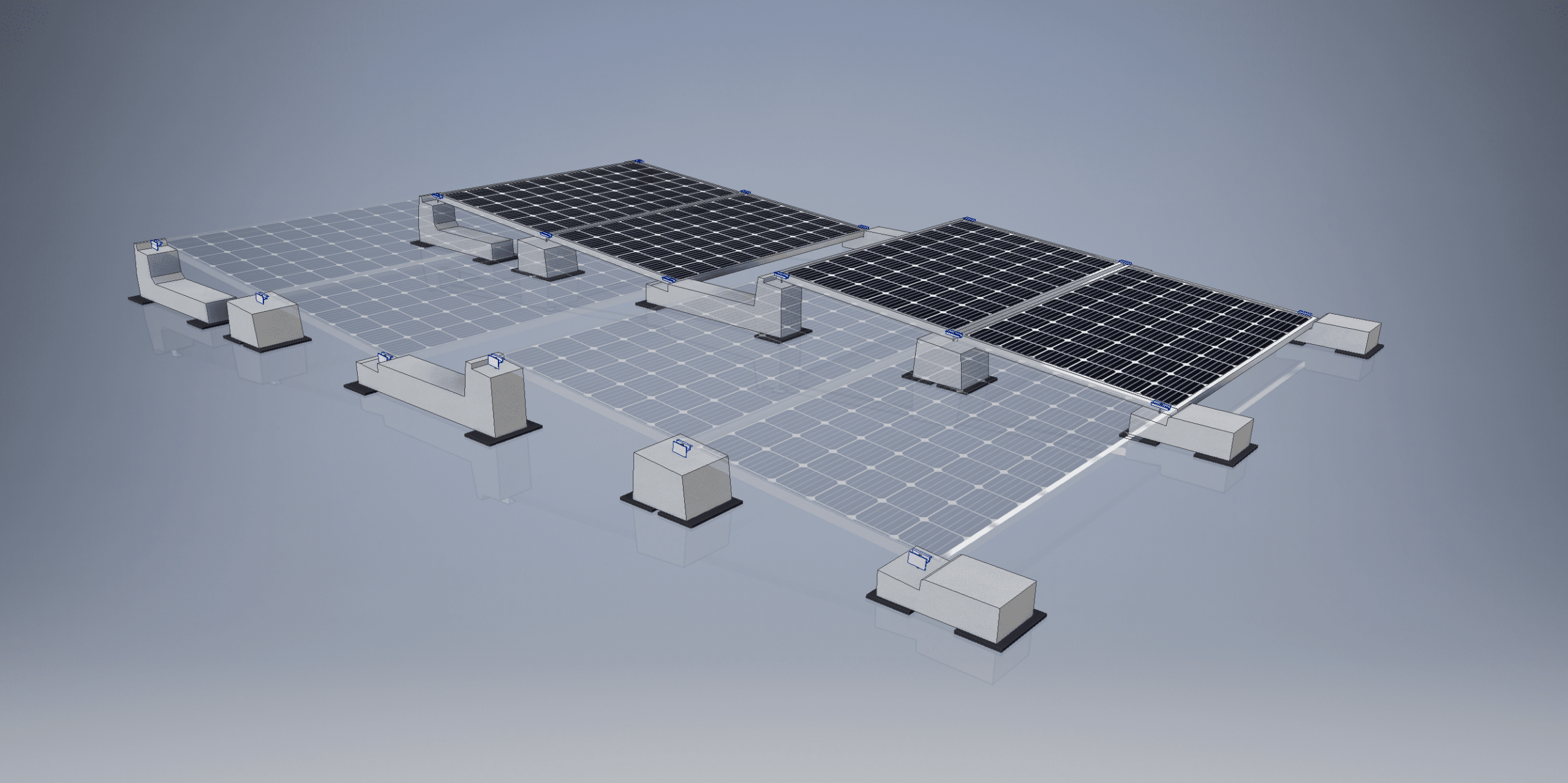

Le système Connect à voile inclinée à 5° permet de poser deux rangées consécutives de panneaux photovoltaïques en pose paysage.
Le matériau principal de SUN BALLAST est le béton, qui permet une faible usure dans le temps et la capacité de résister même aux perturbations les plus intenses et aux différentes conditions climatiques.
Oui, notre système peut être installé sur des membranes d’étanchéité, des surfaces pavées, du gravier, des toitures végétalisées et au sol.
Oui, si nécessaire, notre bloc de lestage peut être percé dans les zones centrales afin d’insérer des douilles à expansion d’un diamètre de 9 mm.
Oui, nos techniciens recommanderont la meilleure solution après avoir reçu la fiche technique et les instructions de montage du panneau.
Oui, ils peuvent être installés à l’aide de profilés.
Oui, veuillez envoyer un e-mail à logistica@sunballast.com en indiquant la référence de la commande.
Dès réception de la commande complète (c’est-à-dire la commande signée, l’adresse de livraison et le paiement), nous organisons l’expédition avec les délais de livraison suivants : 2 à 3 jours ouvrés dans le nord de l’Italie, 3 à 4 jours ouvrés dans le centre de l’Italie, 4 à 5 jours ouvrés dans le sud de l’Italie et les îles, et 5 à 6 jours ouvrés pour les pays étrangers.
Oui, bien sûr. Nous pouvons envoyer un véhicule équipé d’un hayon hydraulique pour décharger au sol jusqu’à 15 à 20 palettes.
Il peut être installé sur une toiture présentant une variation d’inclinaison de +5° à -5°.
Oui, l’installation peut être préparée pour la mise à la terre à l’aide des plaquettes fournies sur demande, ou en créant une connexion entre les panneaux conformément aux procédures d’installation standard.
Oui, c’est possible. Nous proposons également des solutions sur mesure.
Oui, c’est possible, pour une quantité minimale d’une palette.
Oui, nos blocs de lestage contiennent une ou deux barres d’acier afin de résister aux manutentions. Ainsi, si un bloc de lestage est endommagé pendant le transport (c’est-à-dire s’il présente des microfissures sur son pourtour), il peut tout de même être utilisé.
Non, elle est en acier galvanisé, car ce matériau permet de reprendre le filetage pendant le montage à l’aide d’un taraud M8.
Appliquer un lubrifiant (par exemple du WD-40) ou de la graisse sur la douille.
Notre douille a une profondeur de filetage utile d’environ 3 cm.
Système breveté
UNI EN ISO 9001:2015
Certificat n° 50 100 13413
Certificat international de dessin industriel DM/086946
BASIC SBRL
Siège social:
Contrada Monticello S.N.C
85042 Lagonegro (PZ)
Siège opérationnel :
Via Danubio, 8
42124 Reggio Emilia (RE) – Italie
Tél. 0522 960926
E-mail : info@sunballast.com
Envoyez-nous un message sur WhatsApp
Service administratif:
basic@mypec.eu
SDI : W7YVJK9
N° de TVA : 02557770357
CCIAA/REA : RE 292573
Capital social : 100 000,00 €
Copyright © 2026 BASIC SBRL. Tous droits réservés.
La nouvelle piastrina dédiée à la griffe PowerClamp a été conçue pour garantir un maintien encore plus sûr des panneaux terminaux : en s’appuyant sur le béton du lest, la piastrina offre aux dents métalliques de la griffe un support solide et fiable, offrant une solution pratique, robuste et rapide.
ARTICLE: 23920/PWC
MATERIAL: Acier
Conçues spécialement pour le système EasyWest, les griffes PowerClamp sont fabriquées en acier inoxydable 304 et garantissent une haute sécurité tant du point de vue mécanique qu’électrique. La denture métallique spéciale assure en effet un maintien fort et durable, et permet de surmonter l’anodisation des cadres des panneaux en agissant comme un pont électrique, rendant les opérations de mise à la terre beaucoup plus simples et rapides. Les griffes sont disponibles en deux tailles différentes : la version EP doit être utilisée sur les lestages les plus hauts (23010.EP), tandis que la version EV se fixe aux lestages les plus bas (23010.EV).
ARTICLE: K23900PWC-EV.40
MATÉRIAU: Acier
Conçues spécialement pour le système EasyWest, les équerres PowerClamp sont fabriquées en acier inoxydable 304 et garantissent une haute sécurité tant du point de vue mécanique qu’électrique. La denture métallique spéciale assure un maintien fort et durable, et permet de surmonter l’anodisation des cadres des panneaux en agissant comme un pont électrique, rendant les opérations de mise à la terre beaucoup plus simples et rapides. Les équerres sont disponibles en deux tailles différentes : la version EP doit être utilisée sur les lestages les plus hauts (23010.EP), tandis que la version EV se fixe aux lestages les plus bas (23010.EV).
ARTICLE: K23900PWC-EP.40
MATÉRIAU: Acier
Fabriquée en acier inoxydable 304, la nouvelle graffe PowerClamp a été conçue pour garantir un maintien des panneaux FV encore plus solide : les dents métalliques offrent en effet une prise forte et durable – même en présence d’intenses sollicitations atmosphériques – contribuant ainsi à la sécurité et à la fiabilité de l’installation. La graffe joue également le rôle de pont électrique entre les panneaux, rendant les opérations de mise à terre – si nécessaire – beaucoup plus simples et rapides.
ARTICLE: K23900/PWC.50
MATERIAU: Acier
NO-FLEX Connect est un accessoire Sun Ballast conçu pour être inséré sur des lestages de renforcement centraux afin de supporter des panneaux de grande taille et d’éviter leur flexion centrale. Sa forme en “L” est pensée pour être compatible avec toutes les inclinaisons des systèmes Connect Sun Ballast de 5° à 30° avec des panneaux en pose horizontale.
ARTICLE: K23711
MATÉRIAU: Acier
ÉPAISSEUR: 30/10
POIDS: 120g
Le NO-FLEX Standard est un accessoire Sun Ballast conçu pour être intégré sur des lestages de renforcement centraux afin de soutenir des panneaux de grande taille et d’éviter leur flexion centrale. Sa forme en « I » est pensée pour être compatible avec toutes les inclinaisons des systèmes Standard Sun Ballast de 3° à 30° avec des panneaux en position horizontale.
ARTICLE: K23712
MATÉRIAU: Acier
ÉPAISSEUR: 30/10
PESO: 120g
ARTICLE: K23709
KIT DIMA ALLINEA ZAVORRE POUR SYSTÈME CONNECT
ARTICLE: K23400
DIMA ALLINEA ZAVORRE POUR SYSTÈME STANDARD
ARTICLE: 23400
Accessoire en aluminium 6060 T6, matériau qui présente une bonne usinabilité pour la réalisation de profilés avec des sections même complexes. Produits standardisés pour installations photovoltaïques. Couple de serrage maximum 12 -14N/m. Les principales caractéristiques sont : charge élevée à la rupture ; charge élevée à l’élasticité ; bonne résistance élastique.
KIT GRAFFA CENTRALE EN ALUMINIUM, VIS INOX 8X50 (10 PZ): Art. K23900/U.50
KIT GRAFFA CENTRALE EN ALUMINIUM, VIS INOX 8X55 (10 PZ): Art. K23900/U.55
KIT GRAFFA CENTRALE EN ALUMINIUM NOIR, VIS INOX 8X50 (10 PZ): K23900/UN.50
KIT GRAFFA CENTRALE EN ALUMINIUM NOIR, VIS INOX 8X55 (10 PZ): K23900/UN.55
Accessoire en aluminium 6060 T6, matériau qui présente une bonne usinabilité pour la réalisation de profilés avec des sections même complexes. Produits standardisés pour systèmes photovoltaïques. Couple de serrage maximum 12 -14N/m. Les principales caractéristiques sont : charge de rupture élevée ; charge d’élasticité élevée ; bonne résistance élastique.
KIT GRAFFA TERMINALE EN ALUMINIUM, VIS INOX 8X50 (10 PZ): Art. K23920/U.50
KIT GRAFFA TERMINALE EN ALUMINIUM, VIS INOX 8X55 (10 PZ): Art. K23920/U.55
KIT GRAFFA TERMINALE EN ALUMINIUM NOIR, VIS INOX 8X50 (10 PZ): K23920/UN.50
KIT GRAFFA TERMINALE EN ALUMINIUM NOIR, VIS INOX 8X55 (10 PZ): K23920/UN.55
Les poids supplémentaires U-Block permettent d’augmenter en quelques minutes la résistance des installations photovoltaïques. Disponibles en deux versions de 15 et 30 Kg, les U-Block ne nécessitent aucun trou de fixation et sont directement posés sur les lestages (ou sur le système Cablowind), modulant la charge en fonction des besoins de l’installation.
ARTICLE : Art. 23015.CRP
QUANTITÉ PAR PALETTE : 36 Pièces
DIMENSIONS DE LA PALETTE : 107 cm x 93 cm h = 48 cm
POIDS TOTAL DE LA PALETTE : 553 Kg
REMARQUES : UTILISÉS POUR LES LESTAGES À PARTIR DE 5° POUR DES CHARGES VENTOSITÉS ÉLEVÉES
Peso supplementaire (30,5x30x17) 30 Kg à emboîter sur ballast central
ARTICLE: Art. 23030.CRP
QUANTITÉ PAR PALETTE: 18 Pièces
DIMENSIONS DE LA PALETTE: 90 cm x 98 cm h = 50 cm
PESÉE TOTALE DE LA PALETTE: 540 Kg
REMARQUES: UTILISÉS POUR LES BALLASTS À PARTIR DE 5° POUR DES CHARGES VENTREUSES ÉLEVÉES
PLAQUE DE RACCORDEMENT POUR INSTALLATION EST – OUEST UNIVERSELLE
ARTICLE: Art. 23815
KIT PLAQUE DE RACCORDEMENT UNIVERSELLE
KIT PLAQUE DE RACCORDEMENT UNIVERSELLE: K23804
PLAQUE DE RACCORDEMENT POUR SYSTÈME À VOILE
PLAQUE DE RACCORDEMENT POUR SYSTÈME À VOILE 5°: Art. K23005
PLAQUE DE RACCORDEMENT POUR SYSTÈME À VOILE 11°: Art. K23011
PLATINE POUR LA MISE À LA TERRE
PLATINE POUR LA MISE À LA TERRE (10 PZ): Art. PMT2300
Mousse Polyuréthane 750ML pour le collage des lestages
ARTICLE: SCH750
Gaine de protection en EPDM d’épaisseur 1 cm découpée 24 cm x 15 cm (2 pièces). Notre gaine (cod. KGN23115) est un produit obtenu à partir de matériaux recyclés (caoutchouc) et d’un liant à haute propriété adhésive, avec d’excellentes propriétés physiques et flexibilité. Étant donné la structure de la gaine et sa composition, elle est utilisable pour l’installation des systèmes Sun Ballast, dans les positions d’installation prévues et sur les revêtements de réalisation de toits plats (industriels et civils).
ARTICLE: Art. KGN23115
TYPE DE GAINE: EPDM
INFORMATIONS SUPPLÉMENTAIRES: POUR LES POIDS 10°.L ET 0°.KP, IL FAUT INSÉRER 4 PIÈCES SOUS CHAQUE STRUCTURE
