  3. Lestages du système Connect 5° en orientation paysage pour toitures plates

Système Connect

Inclinaisons

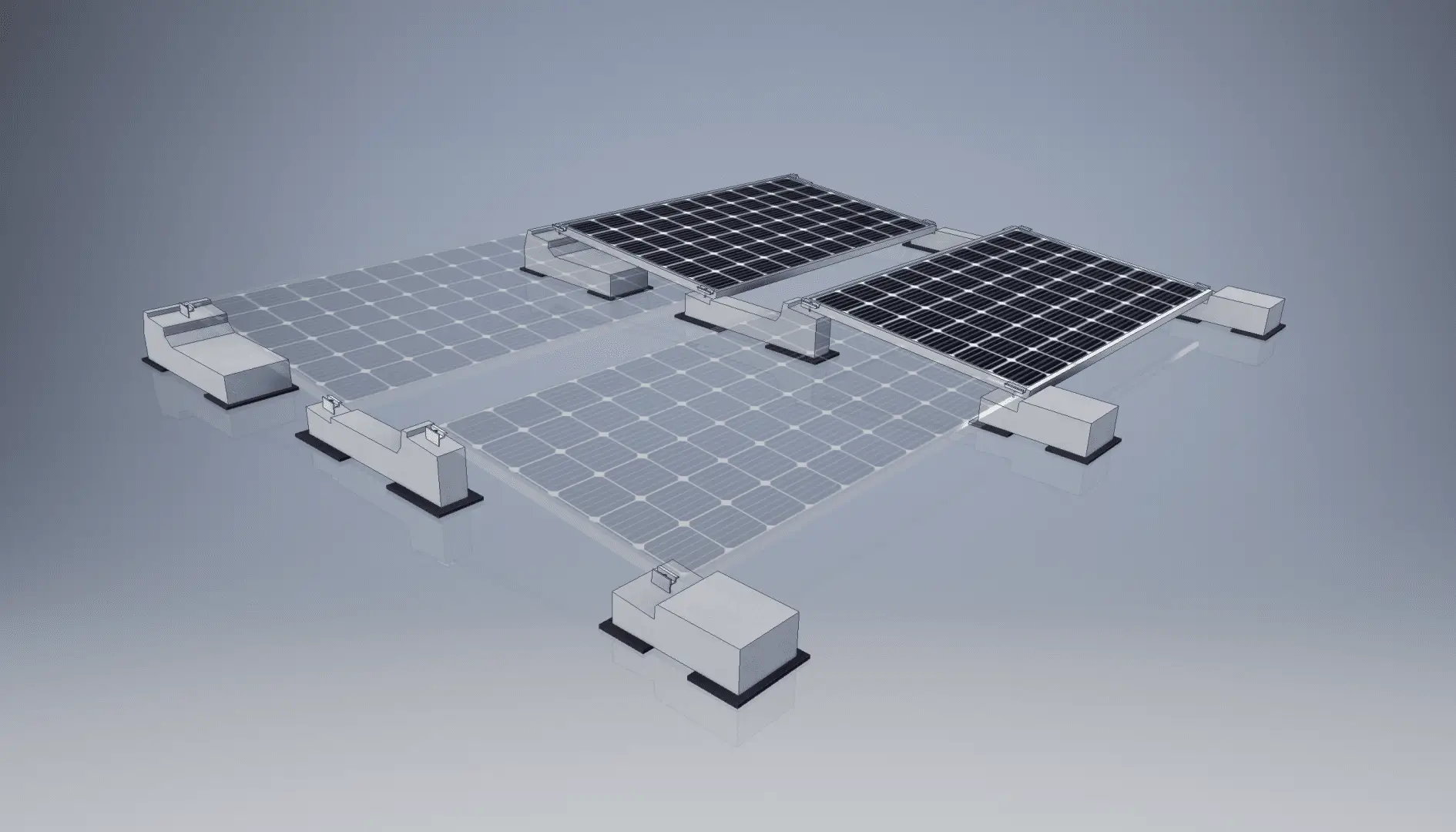

Le système Sun Ballast Connect crée un réseau composé de ballast et de modules photovoltaïques enchaînés entre eux, rendant les fichiers solidaires entre eux. Cela garantit une grande résistance au vent, comme l’ont confirmé les tests méticuleux avec des simulateurs de dynamique des fluides et des charges structurales d’élasticité, en obtenant d’excellents résultats d’étanchéité au vent. Tout cela en comparaison de poids kg/mq réduits. Dans l’ensemble, le système de lestage multi-modules, rapporte une charge de couverture d’environ 15-20 kg/m2.
Le ballast Connect est adapté à tout type de module avec cadre dont il est prévu la pose horizontale avec inclinaison 5°, 10°, 15°, 20° et 30°. En outre, pour l’inclinaison de 10º degrés, la solution pour la pose des modules photovoltaïques en portrait est également disponible.

Composants

INCLINAISON DES MODULES

PESO ZAVORRA
20Kg

Distance entre les panneaux
45 cm
Orientation du module fv
Horizontal
Quantité par palette
32
Dimensions du palette
90 cm x 74 cm h = 65 cm
Poids total du palette
654 Kg
Dimension du panneau fv
172 cm x 113 cm

APPLICATION: Tout type de toit plat avec une pente max de 5°; au sol, sur des terrains battus avec des matériaux inertes ou des revêtements

Charges faibles en couverture

Toits en pente

Adapté aux zones venteuses

100% produit recyclable

couleurs disponibles

INCLINAISON DES MODULES

PESO ZAVORRA
16Kg

Distance entre les panneaux
45 cm
Orientation du module fv
Horizontal
Quantité par palette
26
Dimensions du palette
121 cm x 69 cm h = 43 cm
Poids total du pallet
431 Kg
Dimension du panneau pv
172 cm x 113 cm

APPLICATION: Tout type de toit plat avec une pente max de 5°; au sol, sur des terrains battus avec des matériaux inertes ou des revêtements

Charges faibles en couverture

Toits en pente

Adapté aux zones venteuses

100% produit recyclable

couleurs disponibles

INCLINAISON DES MODULES

PESO ZAVORRA
35Kg

Distance entre les panneaux
44,5 cm
Orientation du module fv
Horizontal
Quantité par palette
16
Dimensions du palette
115 cm x 89 cm h = 49 cm
Poids total du pallet
576 Kg
Dimensions du panneau pv
172 cm x 113 cm

APPLICATION: Tout type de toit plat avec une pente max de 5° ; au sol, sur des terrains battus avec des matériaux inertes ou des revêtements

Charges faibles en couverture

Toits en pente

Adapté aux zones venteuses

100% produit recyclable

couleurs disponibles

IL N’A JAMAIS ÉTÉ AUSSI FACILE À MONTER !

Avec le système Sun Ballast Connect, la société fait un pas de plus dans la direction de la mission de l’entreprise : contribuer à la réduction des coûts de l’énergie renouvelable pour atteindre l’auto-subsistance.
En effet, ce système simplifie et facilite l’installation photovoltaïque sur des couvertures planes. Les lests sont munis d’une dent qui sert de logement au module en empêchant le dégagement en améliorant l’étanchéité. La distance entre les fichiers est donnée par la taille du module, donc, en plaçant le premier rang dans l’équerre, le reste vient de lui-même, plus facile et plus rapide que jamais.

Les résultats pour ceux qui choisissent d’utiliser le nouveau système Sun Ballast-Connect sont concrets et tangibles. D’un point de vue technique, il y a une amélioration de la résistance au vent avec moins de charge en couverture (kg/m²).
En termes économiques, il y a une réelle réduction des coûts d’achat, de transport et de temps de pose.

Oui, notre système peut être installé sur des membranes d’étanchéité, des surfaces pavées, du gravier, des toitures végétalisées et au sol.

Oui, si nécessaire, notre bloc de lestage peut être percé dans les zones centrales afin d’insérer des douilles à expansion d’un diamètre de 9 mm.

Oui, nos techniciens recommanderont la meilleure solution après avoir reçu la fiche technique et les instructions de montage du panneau.

Oui, ils peuvent être installés à l’aide de profilés.

Oui, veuillez envoyer un e-mail à logistica@sunballast.com en indiquant la référence de la commande.

Dès réception de la commande complète (c’est-à-dire la commande signée, l’adresse de livraison et le paiement), nous organisons l’expédition avec les délais de livraison suivants : 2 à 3 jours ouvrés dans le nord de l’Italie, 3 à 4 jours ouvrés dans le centre de l’Italie, 4 à 5 jours ouvrés dans le sud de l’Italie et les îles, et 5 à 6 jours ouvrés pour les pays étrangers.

Oui, bien sûr. Nous pouvons envoyer un véhicule équipé d’un hayon hydraulique pour décharger au sol jusqu’à 15 à 20 palettes.

Il peut être installé sur une toiture présentant une variation d’inclinaison de +5° à -5°.

Oui, l’installation peut être préparée pour la mise à la terre à l’aide des plaquettes fournies sur demande, ou en créant une connexion entre les panneaux conformément aux procédures d’installation standard.

Oui, c’est possible. Nous proposons également des solutions sur mesure.

Oui, c’est possible, pour une quantité minimale d’une palette.

Oui, nos blocs de lestage contiennent une ou deux barres d’acier afin de résister aux manutentions. Ainsi, si un bloc de lestage est endommagé pendant le transport (c’est-à-dire s’il présente des microfissures sur son pourtour), il peut tout de même être utilisé.

Non, elle est en acier galvanisé, car ce matériau permet de reprendre le filetage pendant le montage à l’aide d’un taraud M8.

Appliquer un lubrifiant (par exemple du WD-40) ou de la graisse sur la douille.

Notre douille a une profondeur de filetage utile d’environ 3 cm.
