SISTEMA CONNECT 15°

INCLINAZIONI

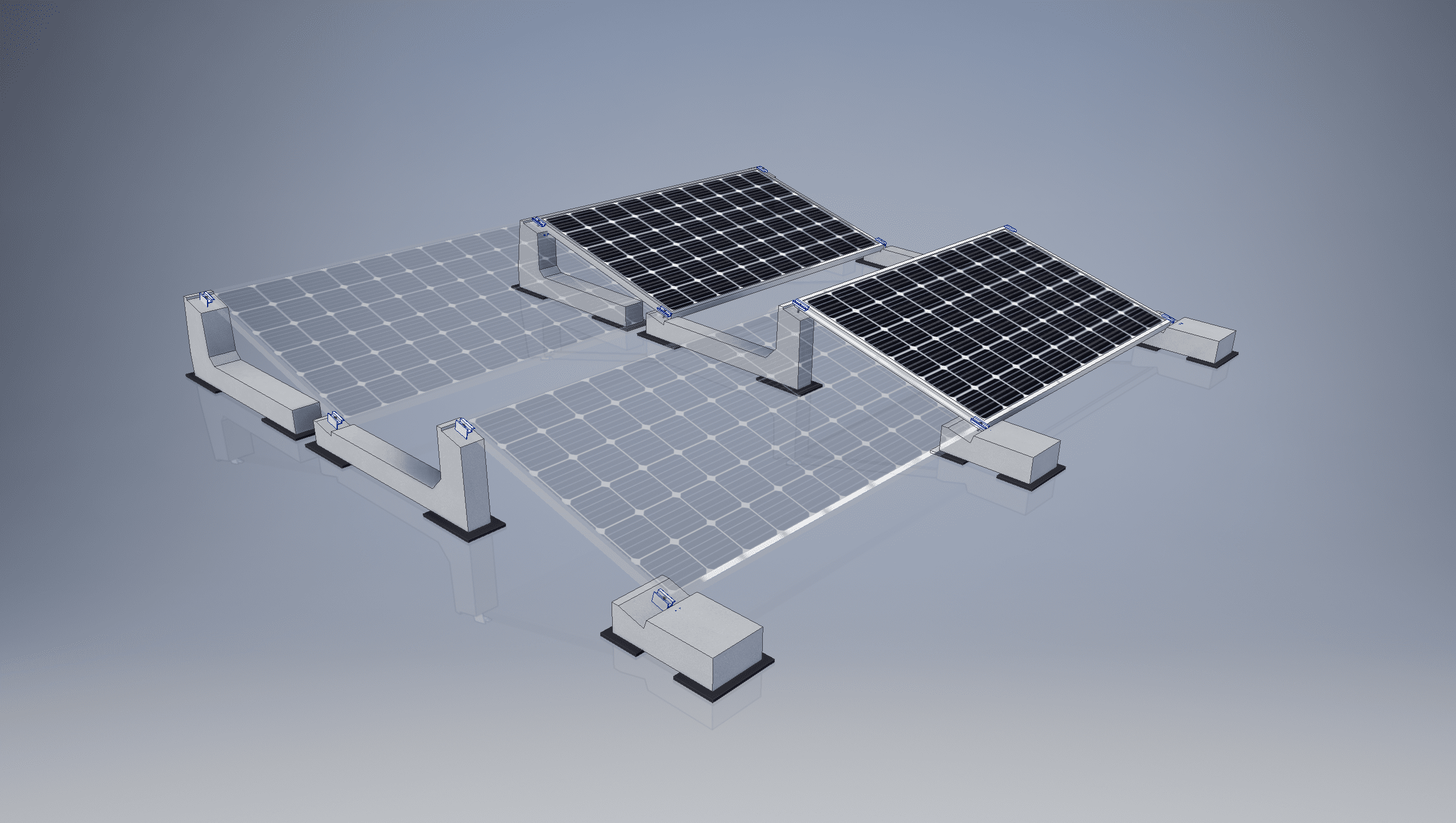

Il sistema Sun Ballast Connect crea un reticolo composto di zavorre e moduli fotovoltaici concatenati fra loro, rendendo le file solidali tra di loro. Questo garantisce un’elevata tenuta al vento come confermato dalle meticolose verifiche con simulatori di fluidodinamica e di carichi strutturali di snervamento, conseguendo ottimi risultati di tenuta al vento. Tutto questo a fronte di pesi kg/mq ridotti. Nel suo complesso, il sistema di zavorre più moduli, riporta un carico in copertura di circa 15-20 kg/mq.
La zavorra Connect è adatta a qualsiasi tipo di modulo con cornice di cui è prevista la posa orizzontale con inclinazione 5°, 10°, 15°, 20° e 30°.  Inoltre per l’inclinazione 10° gradi è disponibile anche la soluzione per posa dei moduli fotovoltaici in verticale.

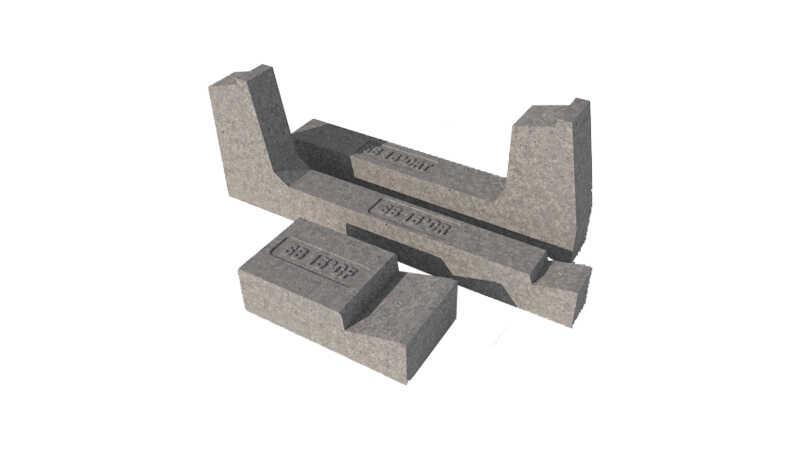

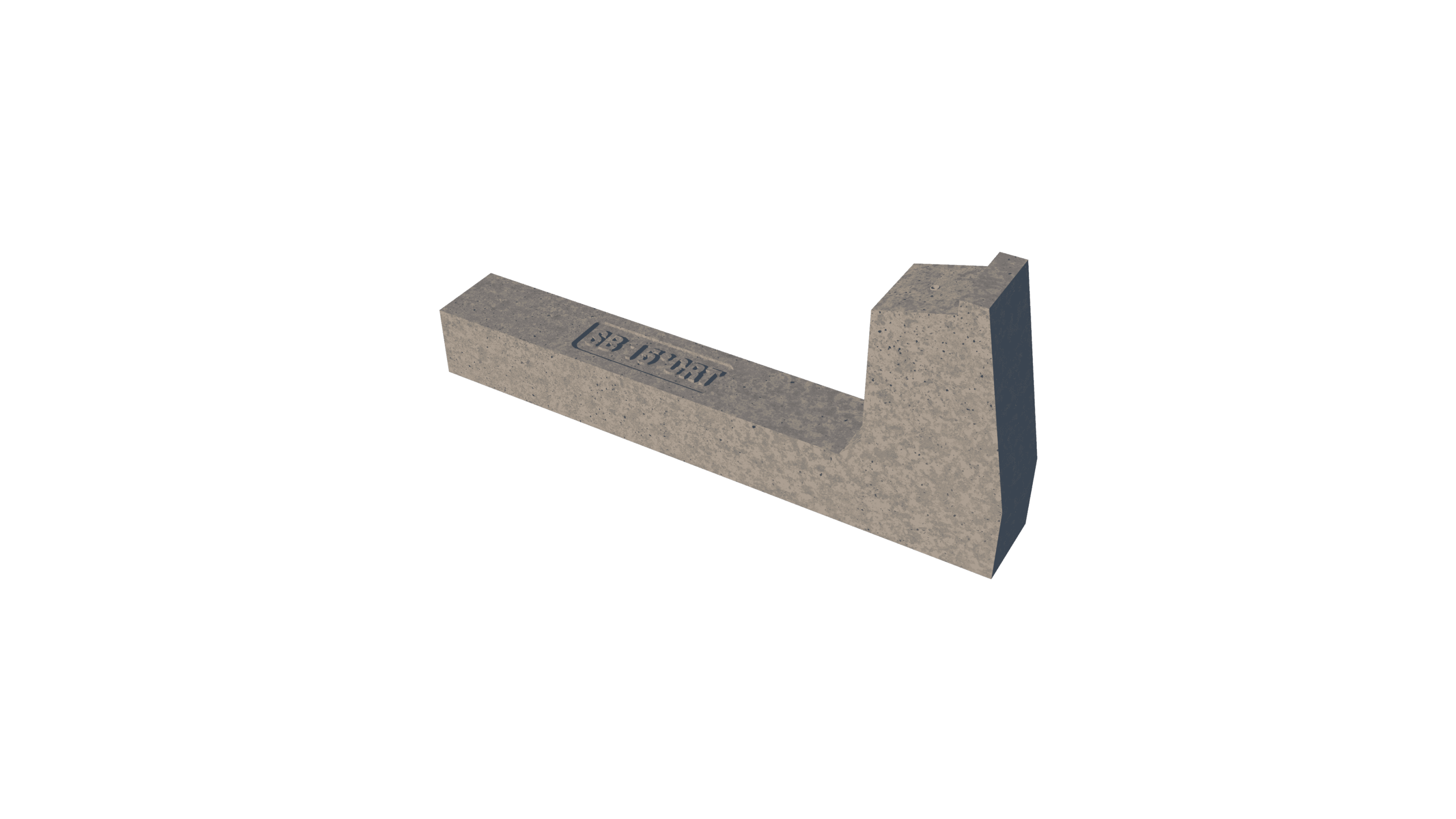

Componenti

INCLINAZIONE DEI MODULI
15°

PESO ZAVORRA
21 Kg


Distanza fra pannelli
75 cm
Orientamento del modulo fv
Orizzontale
Quantità per bancale
30
Dimensioni bancale
98 cm x 90 cm, h = 44 cm
Peso totale bancale
630 kg
Dimensione del pannello fv
Pannello Standard 1650×1000 o similari.

APPLICAZIONE: Qualsiasi tipologia di tetto piano con pendenza max 5°; a terra, su terreni battuti con materiale inerte o pavimentazioni.

carichi bassi in copertura

Tetti con pendenza

Adatto a zone ventose

100% prodotto riciclabile

colori disponibili

INCLINAZIONE DEI MODULI
15°

PESO ZAVORRA
28 Kg


Distanza fra pannelli
75 cm
Orientamento del modulo fv
Orizzontale
Quantità per bancale
20
Dimensioni bancale
98 cm x 90 cm, h = 61 cm
Peso totale bancale
560 kg
Dimensione del pannello fv
Pannello Standard 1650×1000 o similari.

APPLICAZIONE: Qualsiasi tipologia di tetto piano con pendenza max 5°; a terra, su terreni battuti con materiale inerte o pavimentazioni.

carichi bassi in copertura

Tetti con pendenza

Adatto a zone ventose

100% prodotto riciclabile

colori disponibili

INCLINAZIONE DEI MODULI
15°

PESO ZAVORRA
30 Kg


Distanza fra pannelli
74 cm
Orientamento del modulo fv
Orizzontale
Quantità per bancale
14
Dimensioni bancale
80 cm x 80 cm, h = 57 cm
Peso totale bancale
420 kg
Dimensione del pannello fv
Pannello Standard 1650×1000 o similari.

APPLICAZIONE: Qualsiasi tipologia di tetto piano con pendenza max 5°; a terra, su terreni battuti con materiale inerte o pavimentazioni.

carichi bassi in copertura

Tetti con pendenza

Adatto a zone ventose

100% prodotto riciclabile

colori disponibili

MAI STATO COSÌ SEMPLICE DA MONTARE!

Con il sistema Sun Ballast Connect l’azienda fa un ulteriore passo in avanti nella direzione della mission aziendale: contribuire alla riduzione dei costi dell’energia rinnovabile per il raggiungimento dell’autosostentamento.
Di fatto questo sistema semplifica e agevola l’installazione dell’impianto fotovoltaico su coperture piane. Le zavorre sono dotate di un dente che fa da alloggio al modulo impedendone lo svincolamento migliorando la tenuta. La distanza tra le file è data dalla misura del modulo, quindi, mettendo in squadro la prima fila, il resto viene da sé, più semplice e veloce che mai.

I risultati per chi sceglie di utilizzare il nuovo sistema Sun Ballast-Connect sono concreti e tangibili. Da un punto di vista tecnico, si ha un miglioramento della resistenza al vento con minor carico in copertura (kg/mq).
In termini economici c’è un reale abbattimento dei costi di acquisto, di trasporto e di tempi di posa.

Sì, il nostro sistema può essere montato su guaine, pavimentazioni, ghiaia, tetti verdi e a terra.

Sì qualora necessario è possibile forare la nostra zavorra, nelle zone centrali, per l’inserimento di boccole di espansione con un diametro di 9mm.

Si, i nostri tecnici consiglieranno la miglior soluzione dopo aver ricevuto la scheda tecnica e di montaggio del pannello.

Sì, è possibile installarli utilizzando i profili.

Dal momento in cui riceviamo l’ordine completato (cioè ordine firmato, con indirizzo di consegna + ricezione del pagamento organizziamo la spedizione con consegna in 2/3 gg lavorativi nord Italia, 3/4 gg lavorativi centro Italia, 4/5 gg lavorativi sud Italia e isole, 5/6 gg lavorativi Paesi esteri.

Si certamente, possiamo mandare un mezzo con la sponda idraulica, per lo scarico dei pallet a terra fino a 15/20 pallet.

Può essere installato su una copertura avente un dislivello di inclinazione +5° -5°.

Si è possibile predisporre per la messa a terra l’impianto utilizzando le piastrine che vengono fornite in dotazione su richiesta oppure creando la connessione far i pannelli come nello standard esecuzione.

Sì è possibile. Abbiamo anche soluzioni custom.

Si è possibile, per quantità minime di un bancale

Sì, nelle nostre zavorre è presente 1-2 barre di ferro per la resistenza alla movimentazione; questo fa sì che se la nostra zavorra è lesionata causa trasporto (ovvero se presenta cavillature sulla circonferenza) può essere utilizzata.

No, è in acciaio zincato perché si sfrutta la possibilità del materiale di poter rilavorare il filetto durante il montaggio (attraverso l’utilizzo del maschio M8)

Mettere del lubrificante (es: WD40) o del grasso sulla boccola.

La nostra boccola ha un passo utile di 3 cm c/a
