SISTEMA CONNECT 20°

INCLINACIONES

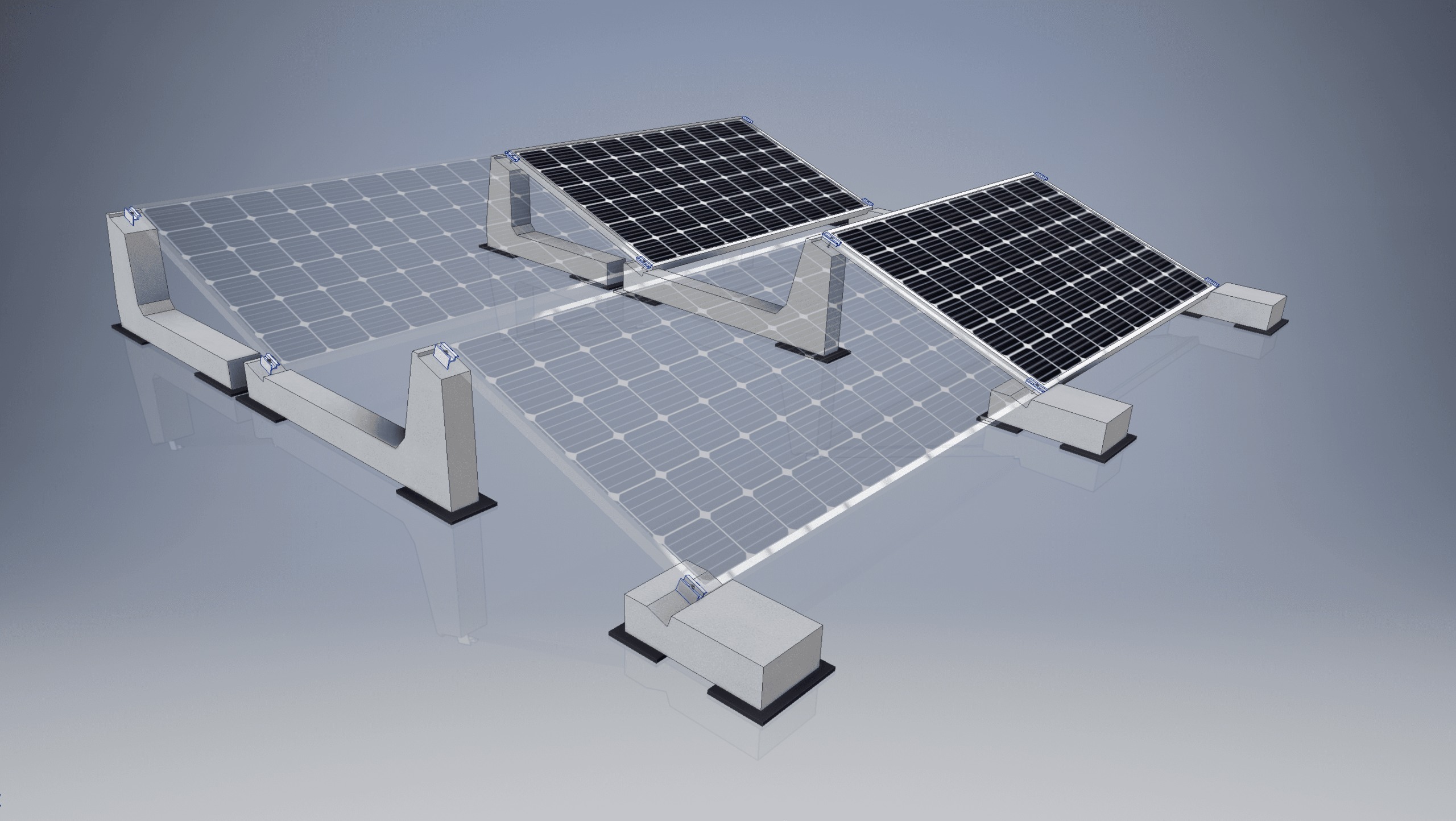

El sistema Sun Ballast Connect crea una retícula formada por lastres y módulos fotovoltaicos conectados entre sí, haciendo que las filas queden unidas entre ellas. Esto garantiza una elevada resistencia al viento, tal como confirman las exhaustivas verificaciones realizadas mediante simuladores de dinámica de fluidos y de cargas estructurales de fluencia, con excelentes resultados de resistencia al viento. Todo ello con pesos reducidos en kg/m². En conjunto, el sistema formado por los lastres y los módulos aplica una carga sobre la cubierta de aproximadamente 15-20 kg/m².

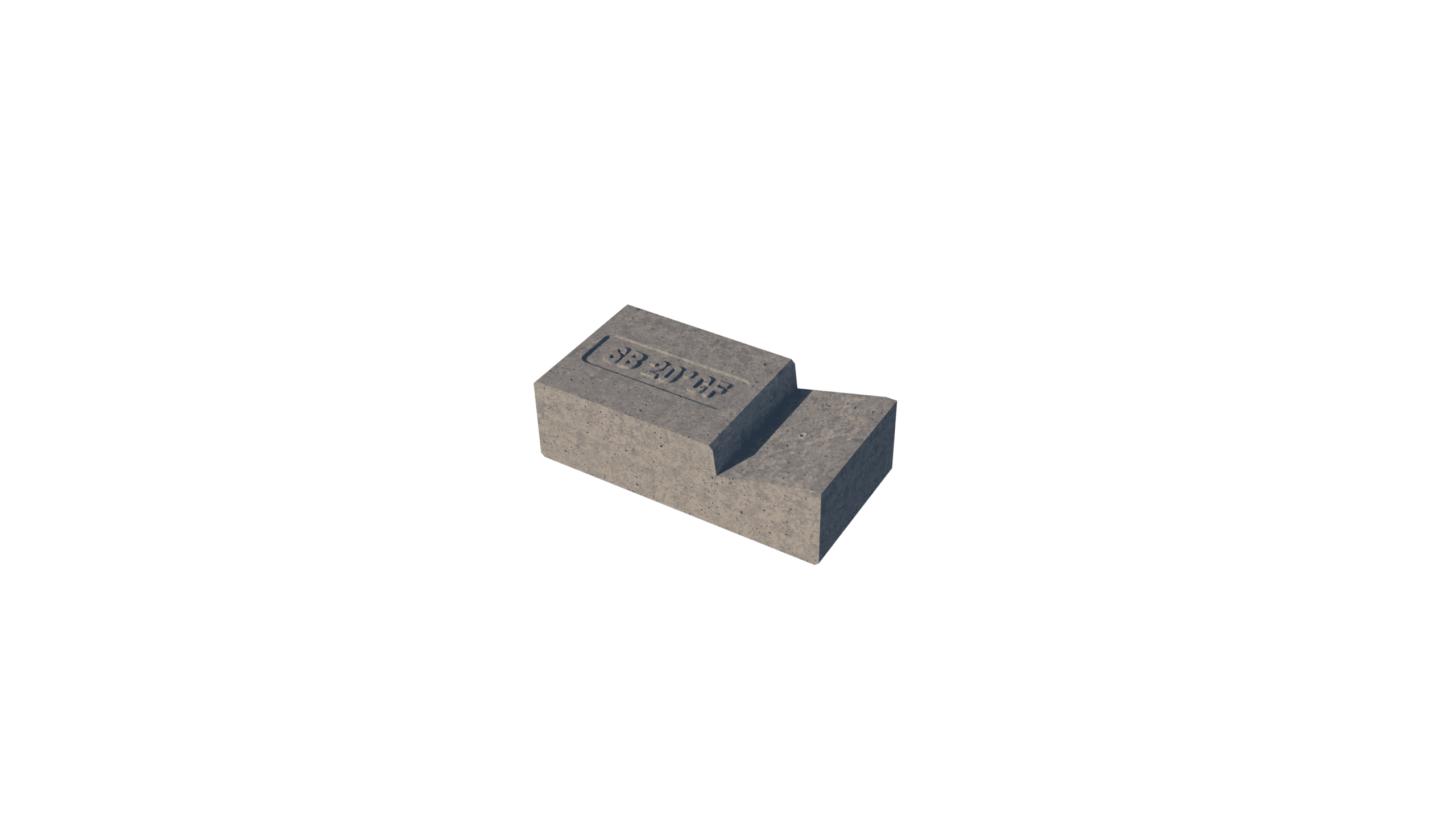

El lastre Connect es adecuado para cualquier tipo de módulo con marco y está previsto para la instalación horizontal con inclinaciones de 5°, 10°, 15°, 20° y 30°. Además, para la inclinación de 10° también está disponible una solución para la instalación vertical de los módulos fotovoltaicos.

Componentes

INCLINACIÓN DE LOS MÓDULOS
20°

PESO ZAVORRA
22 Kg

Distancia entre paneles
84 cm
Orientación del módulo fv
Horizontal
Cantidad por palé
30
Dimensiones del palé
70 cm x 98 cm, h = 52 cm
Peso total del palé
660 kg
Tamaño del panel fv
Panel Estándar 1650×1000 o similares.

APLICACIÓN: Cualquier tipo de techo plano con una pendiente máxima de 5°; en el suelo, sobre terrenos compactados con material inerte o pavimentaciones.

cargas bajas en cobertura

Techos con pendiente

Adatto a zone ventose

100% producto reciclable

colores disponibles

INCLINACIÓN DE LOS MÓDULOS
20°

PESO ZAVORRA
34 Kg

Distancia entre paneles
84 cm
Orientación del módulo fv
Horizontal
Cantidad por palé
18
Dimensiones del palé
90 cm x 86 cm, h = 64 cm
Peso total del palé
594 kg
Tamaño del panel fv
Panel Estándar 1650×1000 o similares.

APLICACIÓN: Cualquier tipo de techo plano con una pendiente máxima de 5°; en el suelo, sobre terrenos compactados con material inerte o pavimentaciones.

carichi bassi in copertura

Techos con pendiente

Adatto a zone ventose

100% producto reciclable

colores disponibles

INCLINACIÓN DE LOS MÓDULOS
20°

PESO ZAVORRA
35 Kg

Distancia entre paneles
84 cm
Orientación del módulo fv
Horizontal
Cantidad por palé
16
Dimensiones del palé
70 cm x 98 cm, h = 70 cm
Peso total del palé
560 kg
Tamaño del panel fv
Panel Estándar 1650×1000 o similares.

APLICACIÓN: Cualquier tipo de techo plano con una pendiente máxima de 5°; en el suelo, sobre terrenos compactados con material inerte o pavimentaciones.

carichi bassi in copertura

Techos con pendiente

Adatto a zone ventose

100% producto reciclable

colores disponibles

¡NUNCA HABÍA SIDO TAN FÁCIL DE MONTAR!

Con el sistema Sun Ballast Connect la empresa da un paso más en la dirección de la misión empresarial: contribuir a la reducción de los costes de la energía renovable para alcanzar el autosostenimiento.
De hecho, este sistema simplifica y facilita la instalación de una planta fotovoltaica en cubiertas planas. Los lastres están de un diente que aloja el módulo, impidiendo su desbloqueo y mejorando su estanqueidad.. La distancia entre las filas viene dada por el tamaño del módulo, por lo tanto, poniendo la primera fila en el borde, el resto viene por sí mismo, más simple y rápido que nunca.

Los resultados para aquellos que optan por utilizar el nuevo sistema Sun Ballast-Connect son concretos y tangibles. Desde un punto de vista técnico, se mejora la resistencia al viento con menor carga en cobertura (kg/m2).
En términos económicos hay una reducción real de los costes de compra, transporte y tiempo de colocación.

Sí, nuestro sistema puede instalarse sobre membranas impermeabilizantes, pavimentos, grava, cubiertas verdes y sobre el suelo.

Sí, si es necesario, nuestro lastre puede perforarse en las zonas centrales para introducir casquillos de expansión de 9 mm de diámetro.

Sí, nuestros técnicos recomendarán la mejor solución tras recibir la ficha técnica y las instrucciones de montaje del panel.

Sí, pueden instalarse utilizando perfiles.

Sí, envíe un correo electrónico a logistica@sunballast.com indicando la referencia del pedido.

Desde el momento en que recibimos el pedido completo (es decir, el pedido firmado, la dirección de entrega y el pago), organizamos el envío con los siguientes plazos de entrega: 2–3 días laborables en el norte de Italia, 3–4 días laborables en el centro de Italia, 4–5 días laborables en el sur de Italia y las islas, y 5–6 días laborables para otros países.

Sí, por supuesto. Podemos enviar un vehículo con plataforma elevadora hidráulica para descargar a nivel del suelo hasta 15–20 palés.

Puede instalarse sobre una cubierta con una variación de inclinación de +5° a -5°.

Sí, la instalación puede prepararse para la puesta a tierra utilizando las placas suministradas bajo pedido o creando la conexión entre los paneles según el procedimiento de instalación estándar.

Sí, es posible. También ofrecemos soluciones a medida.

Sí, es posible, con una cantidad mínima de un palé.

Sí, nuestros lastres contienen una o dos barras de acero para resistir la manipulación. Esto permite que, si un lastre se daña durante el transporte (es decir, si presenta fisuras finas en el contorno), pueda seguir utilizándose.

No, es de acero galvanizado, ya que este material permite repasar la rosca durante el montaje utilizando un macho M8.

Aplicar un lubricante (por ejemplo, WD-40) o grasa sobre el casquillo.

Nuestro casquillo tiene una profundidad útil de rosca de aproximadamente 3 cm.
